系统架构概述

诺依曼系统计算机

  • 计算机硬件
  • 计算机软件

系统架构定义

定义：IEEE 1471-2000 标准

架构是体现在组件中的一个系统的基本组织、它们彼此的关系与环境的关系及指导它的设计和发展的原则。

架构设计的作用：

  1. 解决相对复杂的需求分析问题
  2. 解决非功能属性在系统中占据重要位置的设计问题
  3. 解决生命周期长、扩展性需求高的系统整体结构问题
  4. 解决系统基于组件需要的集成问题
  5. 解决业务流程再造难的问题

软件架构发展历程

timeline title 软件架构发展历程 1968 : NATO 会议提出“软件架构” 1991 : Windton W.Royce、Waiker Royce 首次定义软件架构 1992 : Perry & Wolf 创造性阐述 {elements, forms, rationale} = software 1996 : 理论体系完善与发展阶段开始 1999 : 第一届 IFIP 软件架构会议 2000 : IEEE 1471-2000 标准发布，标志首次形式化定义
timeline title 软件架构发展 1968—1994 基础研究 : NATO 会议提出术语 : 模块化六大原则出现 : MIS 系统分层思想 1996—2000 概念体系和核心技术形成阶段 : 首次定义软件架构 : SAAM 实践方法体系 : IEEE 1471-2000 标准发布 1996—至今 理论体系完善与发展阶段开始 : 软件架构描述语言（C2SADL, Wright, ACME, UniCon, Rapide） : 分析方法（SAAM, ATAM, CBAM, SBAR, ALPSM, SAEM） 2000—至今 普及应用 : 软件架构描述语言 ADML（XML） : IFIP 会议、IFIP 工作组成立

模块化开发六大原则

  1. 最高模块内聚。也就是在一个模块内部的元素最大限度地关联，只实现一种功能的模块是高内聚的，具有三种以上功能的模块则是低内聚的。
  2. 最低耦合。也就是不同模块之间的关系尽可能弱，以利于软件的升级和扩展。
  3. 模块大小适度。颗粒过大会造成模块内部维护困难，而颗粒过小又会导致模块间的耦合增加。
  4. 模块调用链的深度（嵌套层次）不可过多。
  5. 接口简单、精炼（扇入扇出数不宜太大），具有信息隐蔽能力。
  6. 尽可能地复用已有模块

软件架构常用分类

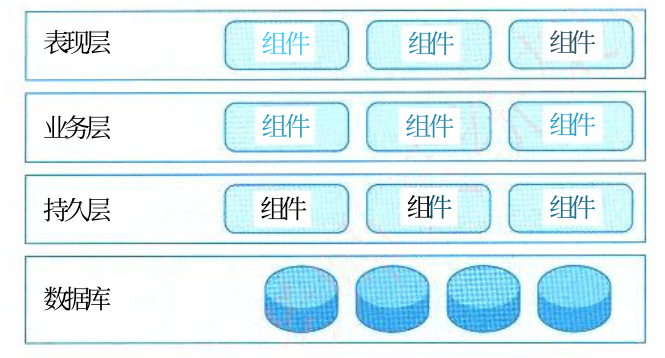

分层架构

  • 四层结构：表现层、业务层、持久层、数据库层
  • 最常见的软件架构，事实标准架构；用户的请求将依次通过这四层的处理，不能跳过其中任何一层

image-20261005191551470

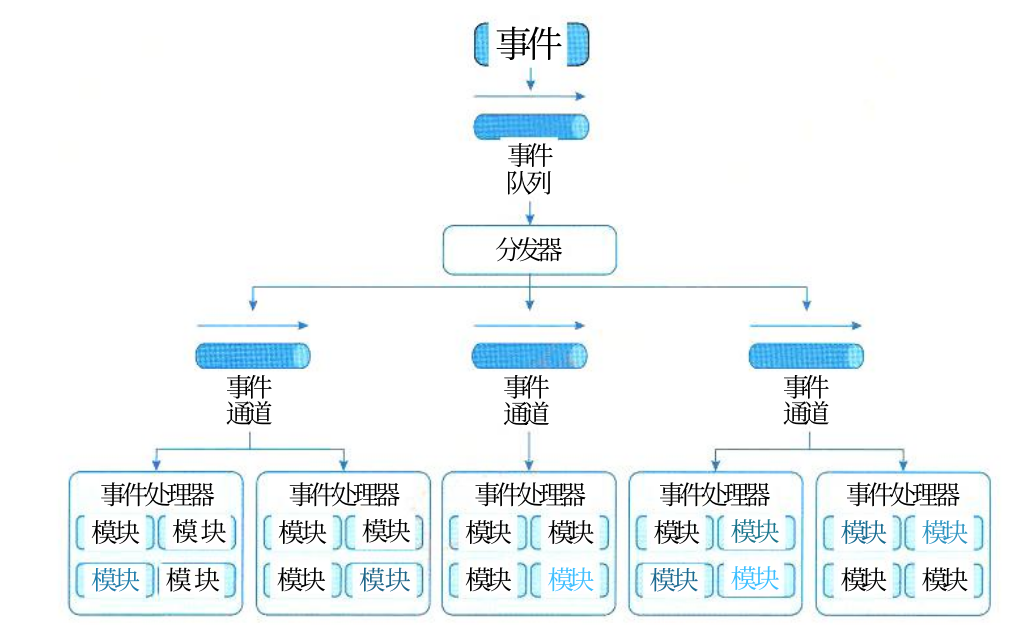

事件驱动架构

  • 四个部分：事件队列（入口）、分发器（分发）、事件通道（联系渠道）、事件处理器（实现业务逻辑）
  • 异步处理、解耦的系统

image-20261005191610417

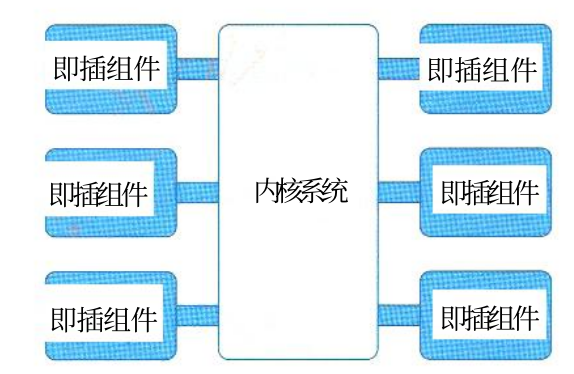

微核架构（插件架构）

  • 内核相对较小，主要功能和业务逻辑都通过插件实现

image-20261005191717834

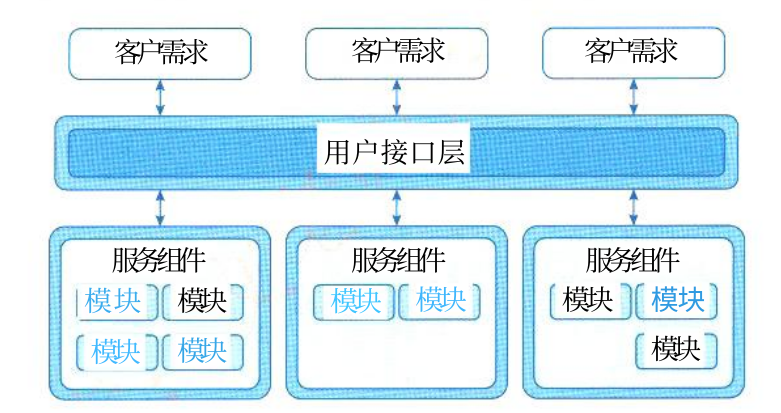

微服务架构

  • 服务导向架构（SOA）的升级，每一个服务就是一个独立的部署单元，单元都是分布式 的，互相解耦
  • 三种实现模式：RESTful API 模式、RESTful 应用模式、集中消息模式

image-20261005191817277

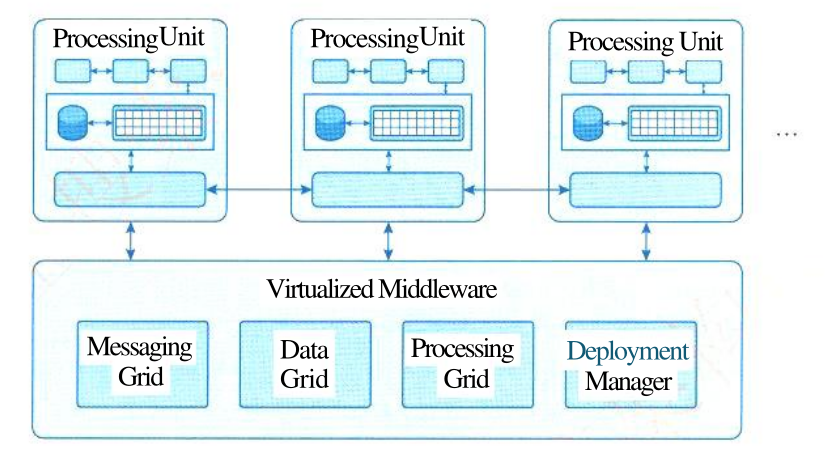

云架构

  • 数据都复制到内存中，变成可复制的内存数据单元，处理单元按需启停，没有中央数据库
  • 两部分成：处理单元 + 虚拟中间件（消息中间件 (Messaging Grid)、数据中间件 (Data Grid)、处理中间件 (Processing Grid)、部署中间件 (Deployment Manager)）

image-20261005192026758

常用建模方法与"4+1"视角模型

4 种建模方法（怎么描述架构）

建模方法 一句话解释 关注什么
结构模型 系统由哪些零件组成、怎么连 构件、连接件、配置
框架模型 只看整体框架，不看细节 整体结构、针对特定问题
动态模型 系统运行时怎么动、怎么变 重配置、演化、通信过程
过程模型 系统是怎么一步步建出来的 构造步骤、过程脚本

记忆口诀：结构看组成，框架看整体，动态看行为，过程看步骤。

4+1 视角模型（从哪些角度看架构）

1995年 Philippe Kruchten 提出

视角 一句话解释 给谁看
逻辑视角 系统有哪些功能 用户、设计人员
过程视角 系统运行时并发、性能怎么样 集成人员、性能工程师
物理视角 软件装在哪台机器上 运维、系统工程师
开发视角 代码怎么分模块、怎么开发 开发人员、项目经理
场景视角 用几个关键场景验证前面四个视角 所有人

记忆口诀：逻辑看功能，过程看运行，物理看部署，开发看组织，场景做验证。

两者关系

问题 答案
建模方法解决什么？ 用什么方式描述架构
视角模型解决什么？ 从哪些角度描述架构

一句话：建模方法是“怎么写”，视角模型是“从哪看”。

架构设计师的角色与素质

架构师定义

系统架构师是负责系统架构的人、团队或组织。

系统架构师是系统或产品线的设计责任人，负责理解、管理、确认和评估非功能性系统需求，给出开发规范，搭建系统实现的核心架构，对整个软件架构、关键构件和接口进行总体设计，并澄清关键技术细节的高级技术人员。

这个定义包含几个关键点：

  1. 责任主体：可以是个人，也可以是团队或组织。
  2. 核心职责：对系统架构负责，而不仅仅是写代码或做模块设计。
  3. 关注重点：不仅是功能需求，更强调非功能性需求，如可维护性、性能、复用性、可靠性、有效性和可测试性等。
  4. 产出物：架构设计、开发规范、核心架构、关键构件与接口设计、关键技术决策。
  5. 技术层级：通常是高级技术人员，是系统开发中的核心角色。

系统架构师的角色定位（任务与组成）

  1. 领导与协调整个项目中的技术活动（分析、设计和实施等）。
  2. 推动主要的技术决策并最终表达为系统架构。
  3. 确定系统架构，并促使其架构设计的文档化，这里的文档化应包括需求、设计、实施 和部署等“视图”。

8 项专业素质

序号 专业素质 一句话解释 关键点
1 掌握业务领域知识 懂业务，才能设计出满足用户需求的架构 预见可能的变化，做出更全面的决策
2 掌握技术知识 懂技术，但不必是技术专家 关注关键技术，不必抠 API 细节；要跟上技术发展
3 掌握设计技能 设计是架构设计的核心 能识别关键设计决策，设计能力靠多年经验积累
4 具备编程技能 懂代码，才能和开发人员有效沟通 不必亲自写代码，但要跟上技术；最好参与一定开发
5 具备沟通能力 软技能中最重要的 口头+书面表达；与利益相关方沟通、激励团队
6 具备决策能力 该拍板时能拍板 信息不明确时也要决策；决策不一定总对，但要会纠正
7 知道组织策略 懂政治、懂组织权力 与恰当的人沟通，确保项目获得支持
8 应是谈判专家 会谈判、会折中 尽早降低风险；让利益相关方达成一致

专业知识结构：

序号 知识能力 简单解释
1 战略规划能力 能从全局和长远角度规划系统方向
2 业务流程建模能力 能梳理和建模业务流程
3 信息数据架构能力 能设计数据架构和信息模型
4 技术架构设计和实现能力 能做技术架构设计并落地实现
5 应用系统架构的解决和实现能力 能解决应用系统架构问题并实现
6 基础 IT 知识及基础设施、资源调配能力 懂 IT 基础，会调配基础设施和资源
7 信息安全技术支持与管理保障能力 能保障信息安全，提供技术和管理支持
8 IT 审计、治理与基本需求的分析和获取能力 懂 IT 审计治理，能分析和获取需求
9 面向软件系统可靠性与系统生命周期的质量保障服务能力 能保障系统可靠性和全生命周期质量
10 对新技术与新概念的理解、掌握和分析能力 能快速理解和掌握新技术、新概念

6 种角色特质

Pat Kua 提出的

序号 角色特质 一句话解释 关键做法
1 作为领导者 像导师一样带领团队朝同一技术愿景前进 讲故事、影响力、引导冲突、构建信任
2 作为开发者 架构师同时也要是好的开发人员 多与开发人员待在一起、花时间看代码
3 作为系统综合者 不只关注代码，还要关注系统整体质量 考虑部署、测试、性能、安全、可支持性
4 具备企业家思维 技术选型要看成本和收益，敢承担风险 收集真实成本信息，关注隐性成本
5 权衡战略思维与战术思维 既看长远，也看当下；平衡敏捷与一致 建立技术雷达，持续关注新技术
6 具备良好沟通能力 用对方熟悉的语言沟通，建立信任和影响 用风险回报、成本收益等业务术语交流

从工程师到系统架构设计师的演化

6 个成长阶段

阶段 时间 典型特征 核心积累
工程师 1～3年 在别人指导下完成开发 基础技能：编程语言、数据结构、开发环境、操作系统、数据库、开发流程
高级工程师 3～5年 独立完成开发 方案设计经验；知道 How，还要知道 Why；掌握成熟设计理论
技术专家 4～8年 某个领域的专家 拓展技术宽度；理解每个技术的原理、优缺点、应用场景
初级架构设计师 5～8年 独立完成一个系统的架构设计 形成自己的架构设计方法论
中级架构设计师 8～10年以上 完成复杂系统的架构设计 技术深度和技术理论的积累
高级架构设计师 10年以上 创造新的架构模式 创造性；开创新的技术潮流

论文素材

片段一

架构设计师的专业素质可从硬技能和软技能两个维度展开。硬技能包括业务领域知识、技术知识、设计技能和编程技能；软技能包括沟通能力、决策能力、组织策略意识和谈判能力。

素材：

  • 架构师不必是技术专家，但必须关注技术的重要因素，而非细节。需要理解像 Java EE 或 .NET 这类平台上的关键框架，但不必理解每个 API 的细节。
  • 设计能力不可能在短时间内获得，而是多年经验积累的结果。
  • 在架构设计师相关的所有软技能中，沟通最重要。架构师不是简单地将信息传达给团队，还要激励团队，使系统愿望为大家共享。
  • 决策能力体现在信息不明确、时间不充足的情况下仍需果断决策。决策不一定总是正确，但架构师必须学会纠正错误决策。
  • 优秀的架构师应具备企业家思维：所有技术选型都有成本和收益，需要从两个角度考虑，并关注工具背后的隐性成本

参考

  1. https://mp.weixin.qq.com/s/clEcpeV8YMmQpNgTKgw0wg
  2. 系统架构设计师教程(第2版)
